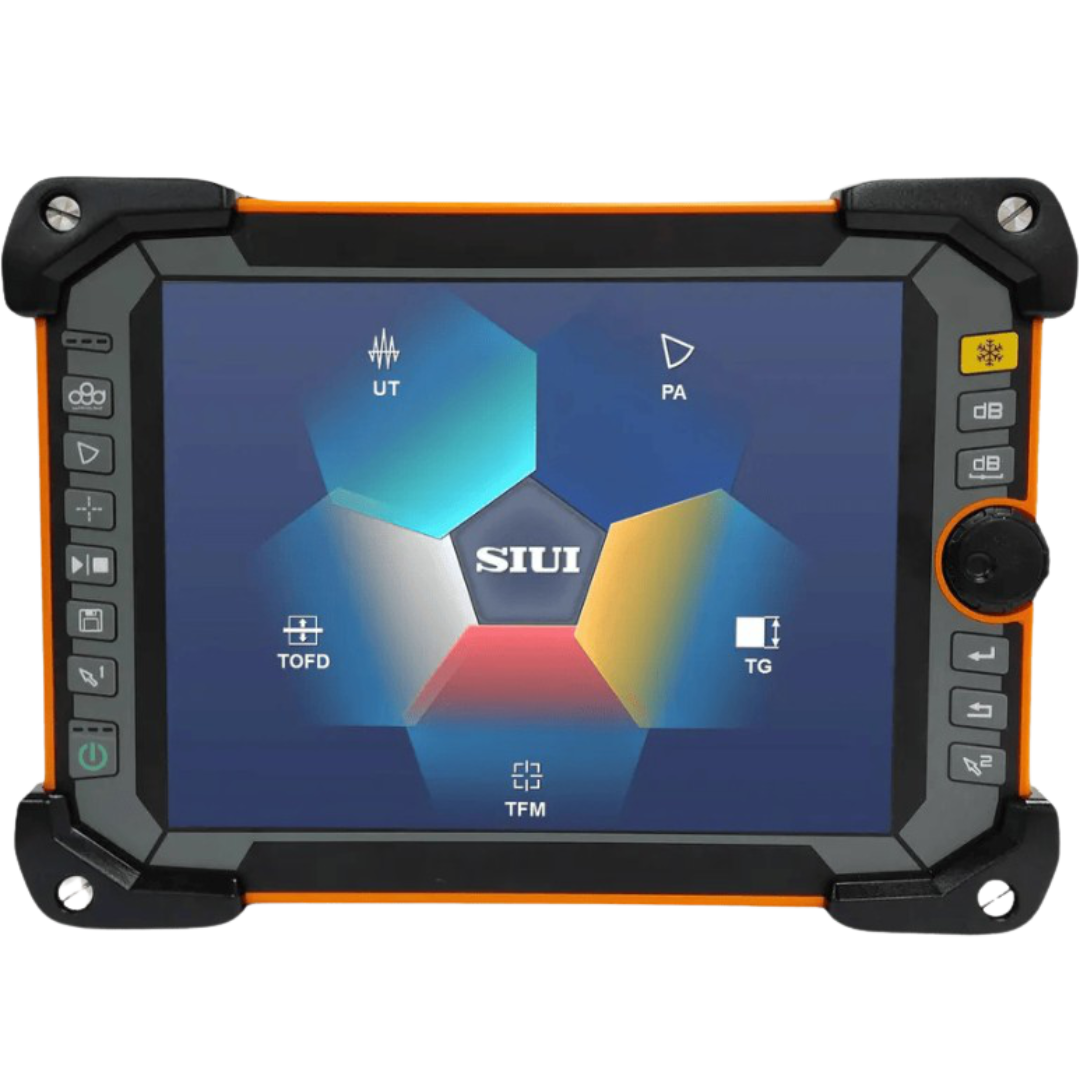

O SyncScan 3 é um detector de falhas ultrassônico de última geração desenvolvido para inspeções avançadas em Phased Array (PAUT), TOFD, Ultrassom Convencional (UT) e TFM (Total Focusing Method). Com arquitetura 64:128PR, processamento de alta velocidade e recursos avançados de imageamento, o equipamento oferece máxima performance para aplicações críticas nas indústrias de petróleo & gás, aeroespacial, naval, ferroviária e manufatura.
Projetado para inspeções de alta complexidade, o SyncScan 3 combina elevada sensibilidade, excelente relação sinal/ruído (SNR) e recursos avançados de análise para inspeções em soldas espessas, materiais compostos, ligas especiais e aplicações automatizadas.
Principais Recursos
- Phased Array 64:128PR
- TFM (Total Focusing Method)
- TOFD de 4 canais
- Ultrassom Convencional (UT)
- Imagem TFM 3D em tempo real
- Até 6 modos TFM simultâneos
- Armazenamento FMC (Full Matrix Capture)
- CAD Import
- PA 3D
- Inspeção simultânea PAUT + TOFD
- Alta velocidade de varredura
- Scan A, B e C
- Tela Touch Screen de 12,1” – 1024 × 768 pixels
- Compatibilidade com scanners automatizados e crawlers
- Wi-Fi e Bluetooth
- Portas USB 2.0 / 3.0, Ethernet, VGA, HDMI e Encoder
- Proteção IP65
- Peso aproximado de 6 kg com baterias
Tecnologias de Inspeção
Ultrassom Convencional (UT)
Método tradicional utilizado para detecção de descontinuidades internas, medição de espessura e avaliação estrutural de materiais.
Phased Array (PAUT)
Tecnologia avançada que utiliza múltiplos elementos ultrassônicos controlados eletronicamente para focalização e direcionamento do feixe, proporcionando maior cobertura de inspeção e imagens detalhadas.
TOFD
A técnica Time of Flight Diffraction oferece elevada precisão para detecção e dimensionamento de trincas e descontinuidades em soldas e componentes críticos.
TFM – Total Focusing Method
Tecnologia de imageamento ultrassônico de altíssima resolução que utiliza processamento avançado dos sinais FMC para gerar imagens extremamente detalhadas e precisas dos defeitos encontrados.
Recursos Avançados
TFM 3D em tempo real
Permite geração de imagens tridimensionais de alta resolução em tempo real, facilitando a identificação e caracterização de descontinuidades.
Até 6 modos TFM simultâneos
O equipamento pode exibir múltiplos modos de propagação simultaneamente, aumentando a confiabilidade da inspeção e melhorando a caracterização dos defeitos.
Armazenamento FMC
O SyncScan 3 grava dados FMC brutos (raw data), permitindo reprocessamento posterior das informações sem necessidade de nova inspeção.
CAD Import
Recurso que permite importar desenhos CAD da peça inspecionada, agilizando a configuração da inspeção e melhorando a visualização da geometria do componente.
PA 3D
Tecnologia de visualização tridimensional aplicada ao Phased Array, exibindo peça, sonda, wedge, simulação do feixe ultrassônico e defeitos em 3D.
Inspeção simultânea PAUT + TOFD
Permite utilizar as duas técnicas simultaneamente, aumentando a cobertura da inspeção e reduzindo zonas cegas.
Compatibilidade com crawlers automatizados
O equipamento pode controlar scanners automatizados via Bluetooth e integrar sistemas mecanizados para inspeções em tubulações e soldas.
Alto Desempenho para Inspeções Complexas
Com 64 canais de PAUT, o SyncScan 3 oferece maior cobertura e melhor relação sinal/ruído, sendo ideal para inspeções em soldas acima de 100 mm de espessura, materiais compostos complexos e ligas resistentes à corrosão.
Aplicações
- Inspeção de soldas espessas
- Vasos de pressão
- Tubulações e dutos
- Corrosão e mapeamento
- Materiais compostos
- Fundidos e forjados
- Indústria petroquímica
- Naval
- Aeroespacial
- Ferroviária
- Energia e manufatura avançada
Solução Completa para END Avançado
O SyncScan 3 reúne tecnologias de ponta em ultrassom industrial, oferecendo alta resolução de imagem, velocidade de processamento e recursos avançados de análise para inspeções críticas que exigem máxima confiabilidade e produtividade.
